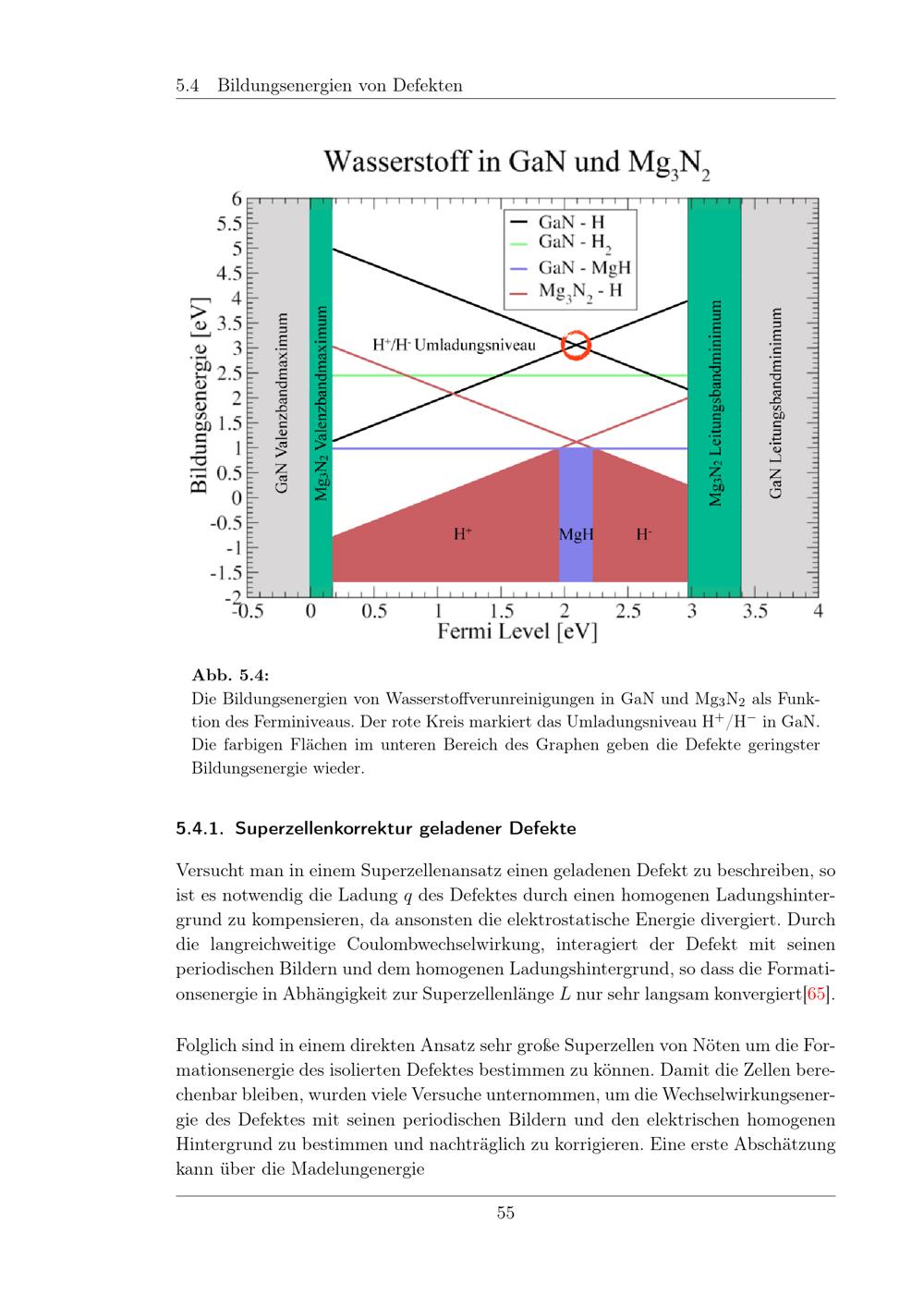

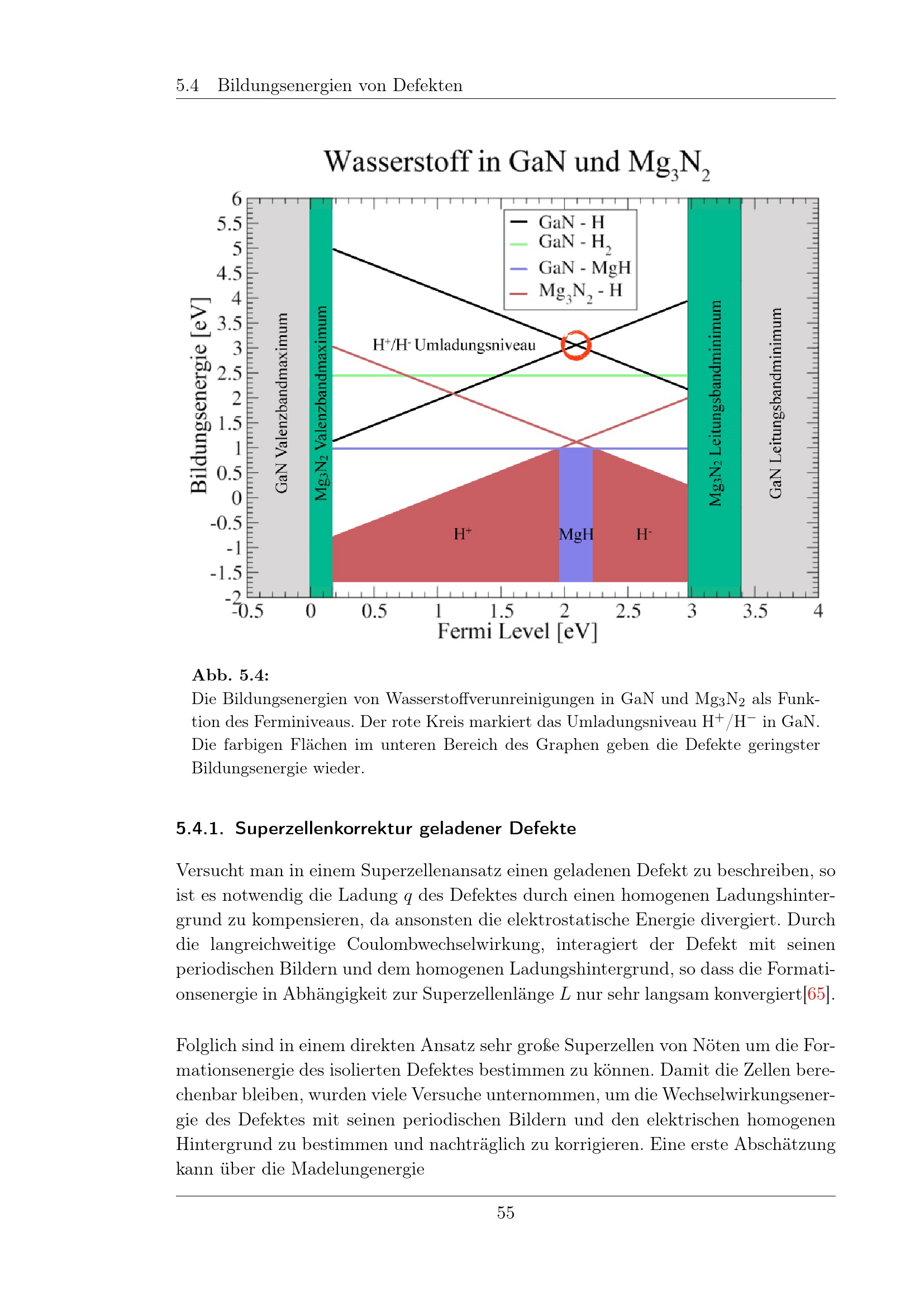

Limitierungen der p-Dotierbarkeit von Galliumnitrid : eine Defektstudie von GaN:Mg auf Basis der Dichtefunktionaltheorie
